Flexgate: αυτός ο όλεθρος!

Το φαινόμενο Flexgate αποτελεί μία από τις πιο πολυσυζητημένες και εκτεταμένες κατασκευαστικές αστοχίες στο υλικό των φορητών υπολογιστών MacBook Pro της Apple. Εμφανίστηκε με την εισαγωγή του ανασχεδιασμένου σασί το 2016 και επηρέασε κυρίως τις γενιές υπολογιστών που παρήχθησαν έως και το 2018. Η βλάβη αυτή σχετίζεται άμεσα με τη σταδιακή φθορά, τη ρήξη ή την πλήρη διακοπή των λεπτών, εύκαμπτων καλωδιοταινιών που μεταφέρουν το σήμα εικόνας και την ηλεκτρική τροφοδοσία για τον οπίσθιο φωτισμό από τη μητρική πλακέτα προς το πάνελ της οθόνης.

Για να κατανοηθεί η φύση του προβλήματος, είναι απαραίτητη η συγκριτική εξέταση του σχεδιασμού της Apple πριν και μετά το 2016. Στα μοντέλα MacBook Pro της περιόδου 2012–2015, τα καλώδια της οθόνης διέρχονταν μέσα από το κούφωμα του κεντρικού μεντεσέ. Ήταν ξεχωριστά καλώδια, προστατευμένα με ειδική θωράκιση, και διέθεταν επαρκές μήκος ώστε να μην δέχονται μηχανικές τάσεις κατά το άνοιγμα και το κλείσιμο. Επιπλέον, συνδέονταν με υποδοχές και στις δύο άκρες, γεγονός που καθιστούσε την αντικατάστασή τους απλή και ανεξάρτητη από την ίδια την οθόνη.

Με την αλλαγή του σχεδιασμού το 2016, στο πλαίσιο της προσπάθειας για τη δημιουργία ενός λεπτότερου υπολογιστή, η Apple άλλαξε ριζικά αυτή την αρχιτεκτονική. Αρχικά, οι καλωδιοταινίες σχεδιάστηκαν με εξαιρετικά οριακό μήκος, με αποτέλεσμα όταν η οθόνη ανοίγει σε γωνία μεγαλύτερη των 90 μοιρών, η ταινία να τεντώνεται έντονα και να κάμπτεται υπό οξεία γωνία γύρω από το μεταλλικό χείλος του μεντεσέ. Κάθε άνοιγμα και κλείσιμο του καπακιού ασκεί δυναμική τάση στους εσωτερικούς αγωγούς χαλκού της καλωδιοταινίας, προκαλώντας με την πάροδο του χρόνου μικρορωγμές που οδηγούν σε πλήρη θραύση. Η πιο κρίσιμη σχεδιαστική επιλογή ήταν ότι η καλωδιοταινία δεν είναι πλέον αποσπώμενη από την πλευρά της οθόνης, αλλά είναι βιομηχανικά θερμοσυγκολλημένη και πρεσαρισμένη απευθείας επάνω στο γυάλινο υπόστρωμα του πάνελ. Αυτό σημαίνει ότι μια βλάβη σε ένα καλώδιο ελάχιστης αξίας καθιστά αχρηστευμένη ολόκληρη τη μονάδα της οθόνης σύμφωνα με τις επίσημες οδηγίες.

Η βλάβη Flexgate εμφανίζεται κυρίως στα MacBook Pro 13 ιντσών των ετών 2016 και 2017 (μοντέλα A1708 και A1706), στα MacBook Pro 15 ιντσών των ίδιων ετών (μοντέλο A1707), καθώς και σε ορισμένες πρώιμες παρτίδες των MacBook Pro 13 και 15 ιντσών του 2018 (μοντέλα A1989 και A1990) πριν την εφαρμογή της τροποποιημένης καλωδιοταινίας στη γραμμή παραγωγής.

Το πρόβλημα σπάνια εμφανίζεται ακαριαία, αλλά παρουσιάζει μια προοδευτική επιδείνωση που χωρίζεται σε τρία διακριτά στάδια. Στο πρώτο στάδιο παρουσιάζεται το φαινόμενο του θεατρικού φωτισμού, όπου στο κάτω μέρος της οθόνης εμφανίζονται εναλλασσόμενες φωτεινές και σκοτεινές κατακόρυφες ζώνες, επειδή ορισμένες από τις παράλληλες γραμμές τροφοδοσίας των LED έχουν σπάσει. Στο δεύτερο στάδιο εμφανίζεται ευαισθησία στη γωνία ανοίγματος. Όταν ο χρήστης ανοίγει την οθόνη σε μικρή γωνία (30° έως 60°), η εικόνα και ο φωτισμός λειτουργούν κανονικά, αλλά μόλις η οθόνη ανοίξει σε φυσιολογική γωνία εργασίας (άνω των 90°), η τάση απομακρύνει τα κομμένα άκρα των αγωγών και ο οπίσθιος φωτισμός σβήνει εντελώς. Στο τρίτο και τελικό στάδιο, οι αγωγοί τροφοδοσίας ή μεταφοράς σήματος διακόπτονται πλήρως και η οθόνη παραμένει σκοτεινή σε οποιαδήποτε γωνία, παρόλο που ο υπολογιστής εκκινεί κανονικά και προβάλλει εικόνα σε εξωτερική οθόνη μέσω USB-C.

Για τη βεβαίωση ότι η σκότιση της οθόνης οφείλεται στο Flexgate και όχι σε βλάβη του κυκλώματος backlight της μητρικής πλακέτας, χρησιμοποιούνται συγκεκριμένες διαγνωστικές μέθοδοι. Φωτίζοντας το κέντρο της σκοτεινής οθόνης με έναν δυνατό φακό υπό οξεία γωνία, αν προβάλλεται αμυδρά η επιφάνεια εργασίας, επιβεβαιώνεται ότι το πάνελ παράγει εικόνα και το πρόβλημα εντοπίζεται αποκλειστικά στην τροφοδοσία του οπίσθιου φωτισμού. Επίσης, η σταδιακή αλλαγή της γωνίας της οθόνης ενώ ο υπολογιστής είναι ενεργός επιβεβαιώνει τη μηχανική φθορά του flex cable, ενώ η άμεση προβολή εικόνας σε εξωτερικό μόνιτορ αποκλείει βλάβη στην κάρτα γραφικών ή στον επεξεργαστή.

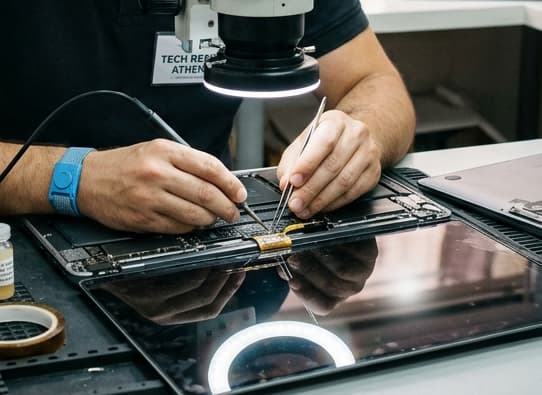

Η αποκατάσταση της βλάβης Flexgate μπορεί να πραγματοποιηθεί με δύο διαφορετικές τεχνικές προσεγγίσεις. Η επίσημη διαγνωστική διαδικασία της Apple και των εξουσιοδοτημένων επισκευαστικών κέντρων περιλαμβάνει την πλήρη αντικατάσταση ολόκληρου του άνω τμήματος (Display Assembly) μαζί με το αλουμινένιο καπάκι, προσφέροντας εργοστασιακό αποτέλεσμα με πολύ υψηλό όμως κόστος. Στο εργαστήριό μας στο Flip2Store, αναλαμβάνουμε την εξειδικευμένη επισκευή Flexgate σε επίπεδο συνιστωσών (micro-soldering). Πραγματοποιούμε προέκταση και αποκατάσταση της αυθεντικής καλωδιοταινίας υπό μικροσκόπιο, προσφέροντας μια απόλυτα αξιόπιστη και οικονομική λύση χωρίς να χρειάζεται η δαπανηρή αντικατάσταση ολοκλήρου του πάνελ

Η Apple αναγνώρισε επισήμως το πρόβλημα τον Μαΐου του 2019 λανσάροντας το Display Backlight Service Program, το οποίο όμως κάλυπτε περιοριστικά μόνο τα μοντέλα MacBook Pro 13 ιντσών του 2016 για διάστημα έως 5 ετών από την ημερομηνία αγοράς, αφήνοντας εκτός κάλυψης τα μοντέλα των 15 ιντσών και τα μοντέλα του 2017. Στη γραμμή παραγωγής των μοντέλων MacBook Pro 2018 (late revision) και 2019, η εταιρεία προχώρησε σε μια σιωπηρή τεχνική αλλαγή επιμηκύνοντας την καλωδιοταινία της οθόνης κατά 2 χιλιοστά. Αυτή η αύξηση παρείχε την απαραίτητη ανοχή ώστε η καλωδιοταινία να μην τεντώνεται οριακά κατά το άνοιγμα, εξαλείφοντας ουσιαστικά το φαινόμενο Flexgate στις μετέπειτα γενιές.
