BridgeOS και DFU Mode: Το Αόρατο Σύνορο Μεταξύ Hardware και Software στα Σύγχρονα Mac

Στον κόσμο της επισκευής ηλεκτρονικών υπολογιστών και ειδικότερα των συστημάτων της Apple, τα τελευταία χρόνια έχει συντελεστεί μια τεκτονική αλλαγή. Οι εποχές όπου μια βλάβη τροφοδοσίας σήμαινε απαραίτητα ένα καμένο ολοκληρωμένο κύκλωμα (IC) ή ένας βραχυκυκλωμένος πυκνωτής σε μια logic board έχουν περάσει ανεπιστρεπτί. Η εισαγωγή του T2 Security Chip, η οποία ξεκίνησε στα τέλη του 2017 με το iMac Pro και καθιερώθηκε ευρέως στα MacBook Pro το 2018, μετέτρεψε τα Mac από παραδοσιακούς υπολογιστές σε εξαιρετικά κλειστά, ενσωματωμένα συστήματα (embedded systems).

Στην καρδιά αυτής της αρχιτεκτονικής μετάβασης βρίσκονται δύο κρίσιμες έννοιες που κάθε τεχνικός που εκτελεί micro-soldering πρέπει να κατανοεί σε απόλυτο βαθμό: το λειτουργικό σύστημα BridgeOS και η κατάσταση DFU (Device Firmware Update). Το παρόν άρθρο αναλύει λεπτομερώς τι είναι αυτά τα δύο στοιχεία, πώς αλληλεπιδρούν, γιατί προκαλούν συμπτώματα που "ξεγελούν" τα πολύμετρα, και πώς η γνώση τους αποτελεί το ισχυρότερο εργαλείο διάγνωσης πριν καν το κολλητήρι ακουμπήσει την πλακέτα.

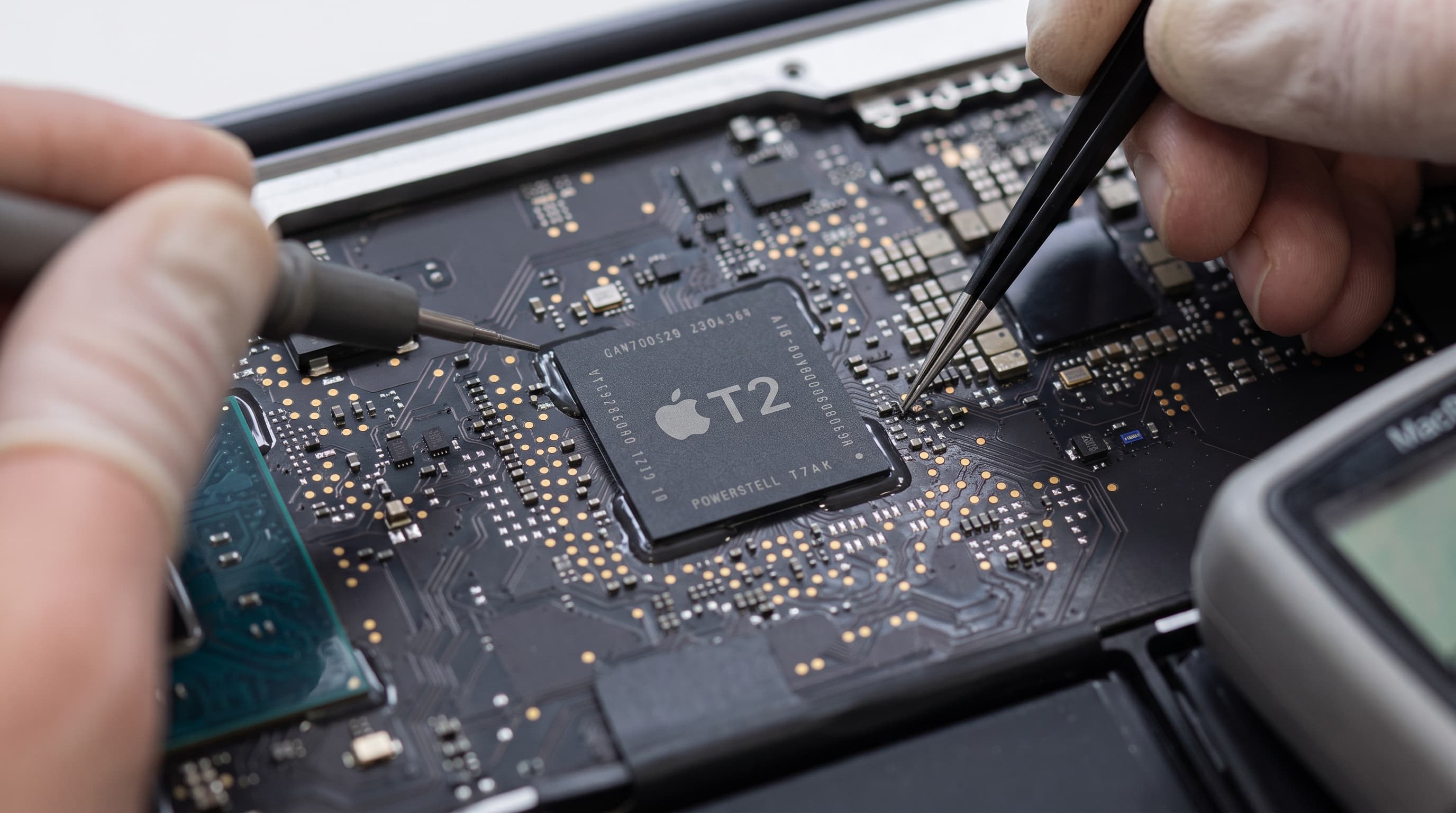

1. Τι είναι το BridgeOS; Η Καρδιά του T2 Security Chip Πριν το 2018, τα Mac διέθεταν το T1 chip (στα μοντέλα του 2016-2017), το οποίο όμως είχε περιορισμένο ρόλο, ελέγχοντας κυρίως το Touch Bar και το Touch ID. Με το T2 (και μετέπειτα με την αρχιτεκτονική Apple Silicon της σειράς M), το τσιπ αυτό έγινε ένας πλήρης, ανεξάρτητος συνεπεξεργαστής βασισμένος στην αρχιτεκτονική ARM.

Το λειτουργικό σύστημα που δίνει ζωή σε αυτόν τον συνεπεξεργαστή είναι το BridgeOS. Πρόκειται για ένα "αθέατο" λειτουργικό σύστημα που τρέχει παράλληλα και πριν από το macOS. Οι αρμοδιότητες του BridgeOS είναι κομβικές:

System Management Controller (SMC): Όλη η λογική διαχείρισης ενέργειας, ανεμιστήρων και αισθητήρων θερμοκρασίας μεταφέρθηκε από τα παλιά SMC chips απευθείας στο BridgeOS.

Ελεγκτής Δίσκου (SSD Controller): Τα σύγχρονα Mac δεν έχουν παραδοσιακούς SSD. Τα NAND flash chips επικοινωνούν απευθείας με το T2, και το BridgeOS αναλαμβάνει την υλισμική κρυπτογράφηση (FileVault) εν πτήσει.

Secure Enclave: Διαχειρίζεται την αλυσίδα ασφαλούς εκκίνησης (Secure Boot) και τα βιομετρικά δεδομένα.

Το πιο κρίσιμο χαρακτηριστικό του BridgeOS είναι ότι ελέγχει το ρεύμα. Όταν πατιέται το power button, ο κύριος επεξεργαστής δεν παίρνει ρεύμα. Πρώτα εκκινεί το T2, φορτώνει το BridgeOS, ελέγχει την ακεραιότητα του συστήματος, και μόνο αν όλα είναι σωστά, δίνει την εντολή να ενεργοποιηθούν τα κύρια power rails (όπως το PPBUS_G3H) για να ξεκινήσει το macOS.

2. Η Ανατομία μιας Κατάρρευσης: Όταν το Firmware "Μιμείται" το Hardware Λόγω του ότι το BridgeOS ελέγχει την ίδια την ακολουθία εκκίνησης, μια διαφθορά στο λογισμικό του δημιουργεί συμπτώματα που παραδοσιακά υποδείκνυαν καταστροφική βλάβη στη μητρική πλακέτα.

Ας πάρουμε το κλασικό παράδειγμα ενός νεκρού MacBook Pro του 2018 (ή ενός νεότερου M1). Το μηχάνημα δεν έχει καμία απόκριση. Όταν συνδεθεί ένα USB-C αμπερόμετρο (tester), η μέτρηση δείχνει 20V – πράγμα που σημαίνει ότι τα τσιπ CD3217 (Power Delivery ICs) επικοινωνούν σωστά με τον φορτιστή – αλλά το ρεύμα παραμένει κολλημένο στα 0.00A - 0.05A.

Στο παρελθόν, αυτό το σύμπτωμα φώναζε "βραχυκύκλωμα". Θα οδηγούσε σε πολύωρο troubleshooting, ξεκόλλημα θωρακίσεων και αναζήτηση καμένων PMIC ή βλαβών στο κύκλωμα του ISL9240. Στην πραγματικότητα, το hardware μπορεί να είναι άθικτο. Το BridgeOS έχει απλά "κρασάρει" (από αποτυχημένο update ή απώλεια ρεύματος κατά την εγγραφή στη NAND) και βρίσκεται σε κατάσταση πανικού (panic state). Αρνείται να ξυπνήσει το σύστημα και το μηχάνημα μένει σε έναν ψηφιακό λήθαργο.

3. DFU Mode: Η Τελευταία Γραμμή Άμυνας Η "πίσω πόρτα" σε αυτό το αδιέξοδο είναι το DFU (Device Firmware Update). Το DFU είναι ριζωμένο στο BootROM, δηλαδή σε κώδικα hardcoded στο πυρίτιο του επεξεργαστή, ο οποίος είναι read-only και δεν μπορεί να διαγραφεί.

Όταν το Mac μπει σε DFU mode (μέσω της καθορισμένης Master θύρας USB-C), περιμένει παθητικά οδηγίες από ένα άλλο Mac (τον Host) μέσω του λογισμικού Apple Configurator. Εκεί, υπάρχουν δύο επιλογές:

Revive (Αναζωογόνηση): Επαναφέρει το BridgeOS στο T2 chip χωρίς να διαγράψει τα δεδομένα του χρήστη. Είναι η λύση για ένα "soft brick" και διασώζει πολύτιμα αρχεία όταν δεν υπάρχει backup.

Restore (Πλήρης Επαναφορά): Διαγράφει τα πάντα, κάνει re-partition τα NAND flash chips και δημιουργεί εκ νέου την κρυπτογραφική δομή του Secure Enclave. Λύνει περιπτώσεις όπου ο πίνακας κατατμήσεων έχει καταρρεύσει πλήρως, γυρνώντας την πλακέτα σε "εργοστασιακή" κατάσταση.

4. Η Σημασία για το Micro-Soldering και την Επισκευή Hardware Για έναν επαγγελματία που εξειδικεύεται στο micro-soldering και στην επισκευή μητρικών πλακετών σε επίπεδο εξαρτήματος, η αρχιτεκτονική του BridgeOS αλλάζει ριζικά το πρωτόκολλο διάγνωσης.

1. "Πριν αγγίξεις το κολλητήρι, δοκίμασε το DFU." Κάθε χρήση σταθμού θερμού αέρα πάνω σε μια logic board ενέχει κίνδυνο θερμικής καταπόνησης. Η σύνδεση στο Apple Configurator μπορεί σε δευτερόλεπτα να αποκαλύψει αν η πλακέτα "ζει" ψηφιακά. Αν η συσκευή αναγνωριστεί, κρίσιμα κυκλώματα (όπως η τροφοδοσία 3.3V του T2 και τα CD3217) λειτουργούν. Αυτό αποτρέπει άσκοπες επεμβάσεις.

2. Το DFU ως Διαγνωστικό (Error Codes): Αν ένα Restore αποτύχει με σφάλματα (όπως Error 9 ή 4013), το λογισμικό μόλις έδειξε την κατεύθυνση για hardware επισκευή. Αυτά τα σφάλματα συνήθως υποδεικνύουν βλάβη στα NAND flash chips. Έτσι, ο τεχνικός ξέρει ακριβώς πού να εστιάσει με το μικροσκόπιο για reflow ή αντικατάσταση των BGA chips.

3. Μετά από κάθε Hardware Επισκευή: Ακόμα και μετά από μια απόλυτα επιτυχημένη αντικατάσταση εξαρτημάτων (π.χ. αλλαγή βραχυκυκλωμένων NANDs ή εγκατάσταση T2 chip από πλακέτα-δότη), το μηχάνημα δεν θα ανάψει. Το νέο υλισμικό απαιτεί ένα πλήρες DFU Restore για να "παντρευτεί" κρυπτογραφικά με το BridgeOS και να δημιουργηθεί ξανά η σφραγίδα ασφαλείας.

Συμπέρασμα: Το Νέο Παράδειγμα στην Επισκευή Η ικανότητα μιας συσκευής να παραλύει λόγω ενός λογισμικού σφάλματος του T2 chip, και ταυτόχρονα να ανασταίνεται μέσω του DFU, αποδεικνύει ότι τα hardware και software προβλήματα δεν είναι πλέον διαχωρισμένα.

Η πραγματική, επαγγελματική επισκευή απαιτεί άριστη γνώση της ψηφιακής χειραψίας (digital handshake) μεταξύ των ολοκληρωμένων κυκλωμάτων. Η αξιοποίηση του DFU mode, όχι απλά ως εργαλείο λογισμικού αλλά ως "ψηφιακού παλμογράφου", είναι αυτό που ξεχωρίζει τον σύγχρονο τεχνικό, μετατρέποντας το πολύπλοκο κύκλωμα της Apple από έναν απροσπέλαστο λαβύρινθο, σε έναν καμβά ακριβούς μηχανικής.
